汽車變速箱齒輪內孔端面磨床

       汽車變速箱主要有齒輪和齒輪軸組成。利用不同的齒輪組合從而達到變速變矩的作用。針對變速箱齒輪的加工國內的變速箱齒輪齒一般都采用卡普設備加工，普通一點的齒輪一般采用國內生產的磨齒機。變速箱齒輪內孔和端面的加工一般采用無錫內圓磨床加工內孔，再使用平面磨床磨削端面。由于兩道工序加工時間較長。沈陽海默數控機床有限公司的變速箱齒輪內孔端面磨床可以加工變速箱齒輪的內孔及一個端面。加工時間縮短到60s以內。

變速箱齒輪內孔端面磨床加工案例：

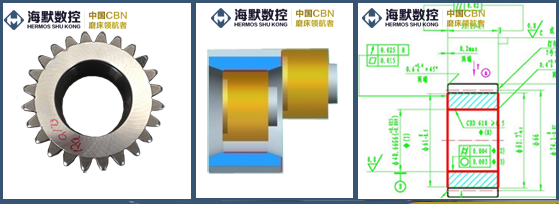

1.汽車變速箱齒輪圖紙及磨削原理：

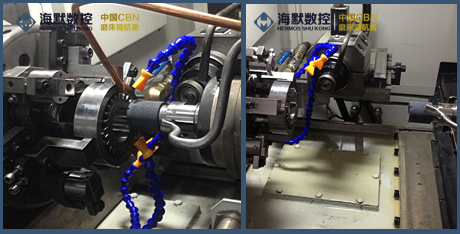

2.變速箱齒輪內圓端面磨床的裝夾方式：

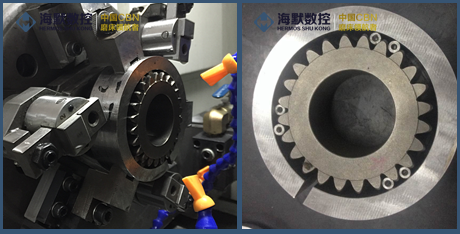

3.變速箱齒輪內圓端面磨床磨削示意圖：

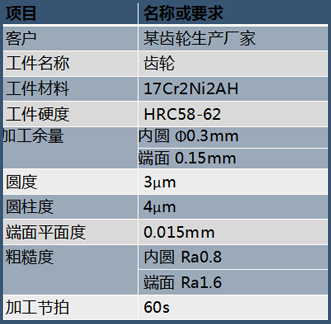

4.變速箱齒輪內圓端面磨床磨削結果：
