雙端面磨床

   一、擺線液壓馬達內轉子雙端面磨床

          擺線馬達是一種 利用少齒差原理制成的內嚙合擺線齒輪液壓馬達。其核心的部件就是轉子和定子這對工件對擺線針齒嚙合副。一般轉子有4個、6或8個齒。而定子具有5個、7個或9個圓弧針齒齒行。針對擺線馬達的轉子和定子的雙端面磨削加工，沈陽海默數(shù)控機床有限公司采用立式雙端面磨床粗磨、精磨一次完成，大大提高了加工效率。

  二、擺線液壓馬達內轉子雙端面磨削案例：

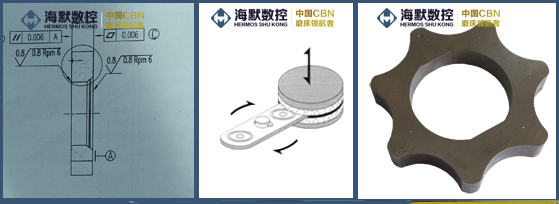

1.擺線馬達內轉子圖紙及加工原理：

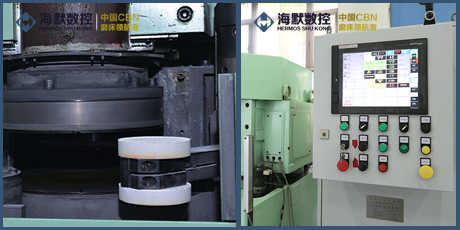

2.擺線馬達內轉子雙端面磨床細節(jié)：

3.擺線馬達內轉子雙端面磨削視頻：

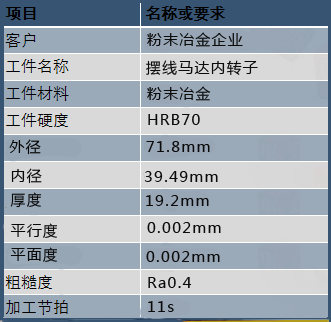

4.內轉子雙端面磨削結果：
