雙端面磨削三大系統
下面小編給大家八一八CBN雙端面磨砂輪精磨磨削原理介紹：
3.加工精度高。一般精度為平面度≤2μm；平行度≤3μm；粗糙度值Ra≤0.2μm。

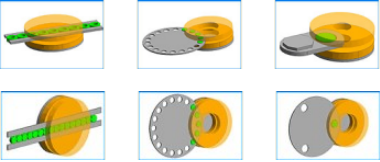

CBN雙端面磨砂輪磨削系統主要分為：雙端面磨床砂輪基體、工件、雙端面磨床三部分組成。

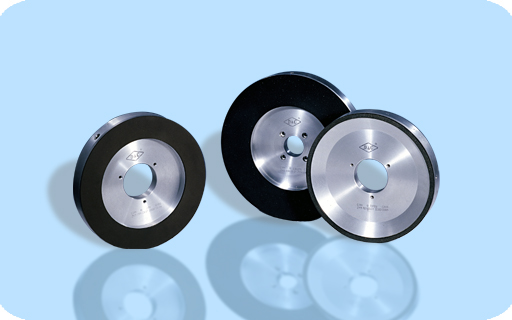

CBN雙端面磨削砂輪：
樹脂結合劑雙端面磨削砂輪是以高性能樹脂為結合劑，以CBN（立方氮化硼）為磨料，采用熱模壓制方法制作的一種經歷CBN砂輪。
1.直徑大：一般為305mm--750mm
2.寬接觸面。磨料層環寬一般為50-205mm。
3.寬度/環寬比T≤1/10，磨料層厚度一般為3-5mm，不容易均勻成型。
4.速度較高。機床主軸轉速為1500-2000rpm。
5.加工節拍固定，磨削效率高。7秒鐘就能摸出100立方厘米體積的工件。

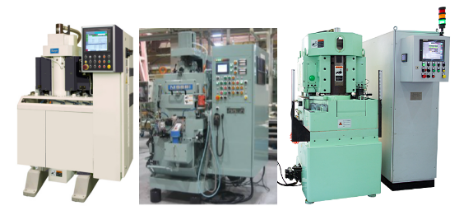

雙端面磨床：
采用CBN雙端面磨削砂輪的雙端面磨床一般包括磨削機構、工件輸送機構、修正機構、冷卻機構、自動檢測機構及控制機構等基本結構，特點是精磨、高剛性、自動化程度高，目前國內使用該類的雙端面磨床的國外設備有：KOYO、NISSEI、PETER-WOLTERS和STUDER.國內進口沈陽海默雙端面磨床設備。像此類設備對使用雙端面磨削砂輪的性能要求很高。
1.通過數控系統的程序設置可實現粗磨、精磨。
2.可隨砂輪直徑減小而變化形成，砂輪修正量自動補償，滾珠絲杠間隙誤差補償?shù)龋拚笪恢醚a償功能；
3.系統設定單位為0.1μm，砂輪磨削參數值可顯示；
4.采用直線電機、動平衡等技術工藝，大大提高了機床的功效。

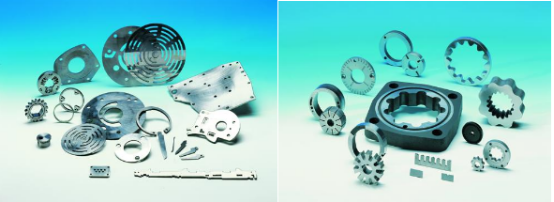

工件：
各類雙端面需要精密磨削的金屬或非金屬材料工件，尤其是加工精度要求很高的薄壁工件，其共同的特點是：
1.批量大。一般加工量都在一百萬件以上。
2.適應面廣。磨削的材料包括硬質合金、鑄鐵高速鋼、銅鐵符合材料、磁性材料、陶瓷等。
